Назначение:

• Визуальный осмотр объектов, доступ к которым ограничен отверстиями малого диаметра (1..6 мм);

• Организация скрытого наблюдения.


Области применения:

дефектоскопия внутренних полостей деталей машин; техническая диагностика различных узлов и агрегатов без проведения разборки: цилиндров автомобильных двигателей, зубчатых редукторов, коллекторов, замочных механизмов, диагностика турбинных лопаток компрессоров и авиадвигателей;
проведение скрытого наблюдения за объектами при проведении оперативных мероприятий; поиск закладок, тайников; применение в качестве малогабаритных объективов-насадок для стационарных систем видеонаблюдения.

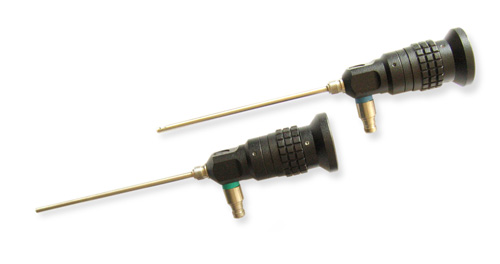

Имеют встроенный волоконный-оптический жгут для подсветки рабочей зоны, тракт на основе градиентной оптики для передачи изображения, окулярную часть с диоптрийной настройкой.

Схема эндоскопа

Различаются диаметром и длиной тонкой рабочей части.
Рабочие диаметры - от 0,8 (без встроенного световода подсветки - 0,6) до 5 мм.
Длина тонкой рабочей части от 30 до 300 мм.

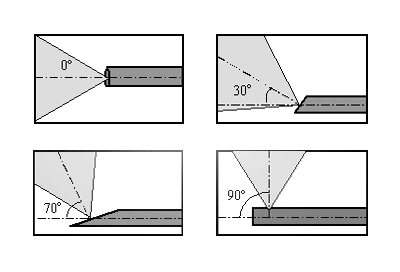

Наклон оптической оси наблюдения из ряда:

• 0° - прямое наблюдение;
• 30°, 70°, 90° - боковое наблюдение.

Освещение рабочей зоны производится с помощью осветителя, световой поток от которого подводится к эндоскопу через световодный кабель.
Малогабаритный осветитель ОМА-15 устанавливается непосредственно на штекер оптического разъема.

Основные рабочие параметры бороскопов уточняются при заказе.

Примерная номенклатура выпускаемых жестких оптических трубок

Шифр изделия	длина, мм	ф, мм	направление наблюдения, град
А1.0-0,5-0	50	1,0	0
А1.2-1-0	100	1,2	0
А1.7-2-0	200	1,7	0
А1.7-2-9	200	1,7	90
А2-2-0	200	2,0	0
А2-2-9	200	2,0	90
АЗ-2-0	200	3,0	0
АЗ-2-3	200	3,0	30
АЗ-3-3	200	3,0	30
А4-3-0	300	4,0	0
А4-3-3	300	4,0	30
А4-3-7	300	4,0	70

Особотонкие эндоскопы (микро-эндоскопы)

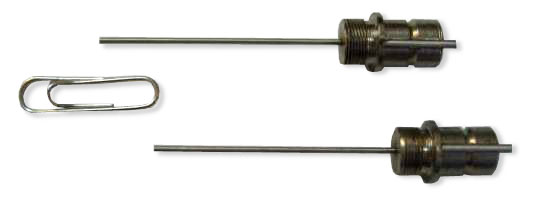

Сменная рабочая часть со встроенной подсветкой. Наружный диаметр 1 мм

Отличаются очень малым диаметром рабочей части (до 1 мм).

Минимальный достижимый диаметр (без встроенной подсветки) составляет всего 0,6 мм!

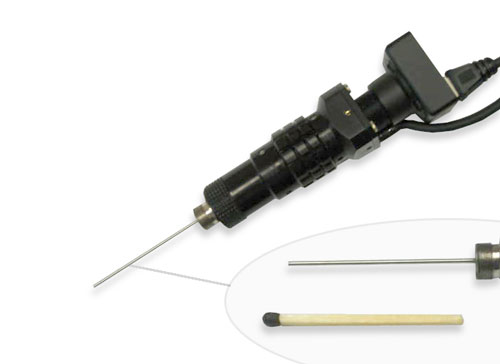

В связи с очень малым размером формируемого ими изображения могут не иметь окулярной части. Визуализация, как правило, осуществляется в телевизионном формате с помощью миниатюрной видеокамеры или видео-очков.

Дополнительные устройства для фото- и видеорегистрации

	Фотоадаптер ФА-32Э
	Видеоадаптер ВПУ-2Э
	Видеорегистратор
