Телевизионное досмотровое устройство ТДК-1ВР



Телевизионное досмотровое устройство на телескопической штанге ТДК-1ВР предназначено для визуального осмотра труднодоступных, в том числе светоизолированных мест, находящихся вне зоны прямой досягаемости оператором.

Телевизионное досмотровое устройство ТДК-1ВР

Области применения:

  • техническая экспертиза и диагностика состояния различных объектов – котлов, резервуаров, трубопроводов, крупногабаритных механизмов, подвижного состава железнодорожного транспорта и т.п.;
  • таможенный досмотр и контроль перемещаемых грузов и транспортных средств;
  • осмотр завалов и поиск пострадавших при ликвидации последствий чрезвычайных происшествий;
  • осмотр объектов коммунального хозяйства (колодцы, лифтовое оборудование, коллекторы и т.п.);
  • поиск закладок, взрывчатых веществ, выявление подозрительных и опасных предметов при проведении специальных работ службами спасения и безопасности.
  • технический осмотр транспортных средств и досмотр автотранспорта подразделениями автомобильной инспекции.



Телевизионное досмотровое устройство ТДК-1
Устройство состоит из установленной на телескопической штанге миниатюрной видеокамеры с электронным управлением угла поворота, ЖКИ-монитора с аккумуляторным питанием, системы встроенной подсветки и блока видеопамяти.



Отличительные особенности:

  • Работа в полной темноте. Устройство оснащено встроенным источником белого света с регулируемым углом расходимости светового пучка, позволяющим осуществлять эффективную подсветку как близкорасположенных, так и удаленных (до 3-х метров) объектов.
Телевизионное досмотровое устройство ТДК-1
  • Два варианта камерной головки:
Телевизионное досмотровое устройство ТДК-1
Телевизионное досмотровое устройство ТДК-1
Цилиндрическая
Квадратная (с увеличенным углом отклонения)
  • Естественная цветопередача и высококачественное изображение за счет применения цветных видеокамеры и ЖК-монитора.
  • Дистанционное электронное управление с рукоятки телескопической штанги положением видеокамеры облегчает и ускоряет процедуру ее ориентирования на наблюдаемые объекты.
Телевизионное досмотровое устройство ТДК-1
  • Встроенное устройство автоматической подмотки кабеля позволяет легко и просто изменять длину телескопической штанги в процессе эксплуатации.
  • Дополнительная изгибаемая секция длиной до 800 мм, как промежуточное звено между камерной головкой и телескопической штангой, или для прямой установки на рукоятку.
    Ей может может быть придана любая удобная изогнутая форма, что позволяет вводить устройство в объект по криволинейной траектории и фактически превращает его в видеоскоп.
Дополнительная изгибаемая секция
  • Увеличенный контролируемый ресурс автономной работы за счет применения электронных компонентов с более низким энергопотреблением.
  • Компактная и эргономичная конструкция укладки и малый вес всего комплекта обеспечивает его удобную транспортировку.

Дополнительные опции:

  • блок видеопамяти для записи и хранения снимков (вариант ТДК-1ВР);
  • дополнительная подкатная штанга для осмотра днищ транспортных средств;
  • беспроводная передача ТВ-сигнала на удаленный приемник.



Технические характеристики:

Видеокамера
цветная ПЗС матрица, 1/3"
Диаметр корпуса видеокамеры, мм
23
Угол обзора
920 (400 -объектив 2)
Угол наклона видеокамеры относительно оси штанги
± 90°
Привод наклона камеры
электронное управление
Разрешающая способность по горизонтали,
не хуже
380 ТВ-линий
Чувствительность, не хуже
0,5 Лк
Система подсветки
2-х уровневая («дальний», «ближний»), белый свет
Телескопическая штанга раздвижная, 4-х секционная

Длина штанги в сборе (с камерой
и рукояткой)

от 1,2 до 2,45 м

Масса штанги в сборе

1,1 кг.
Монитор

Размер экрана, по диагонали

130 мм

Масса блока монитора

не более 3,3 кг

Рабочее положение

на груди оператора с помощью ремня

Минимальное время непрерывной работы (при включенной подсветке)

4 час

Рабочее расстояние

от 60 мм
Габаритные размеры в упаковке:

футляр для телескопической штанги с видеокамерой

900х100х70 мм

сумка для блока монитора

260х190х120 мм

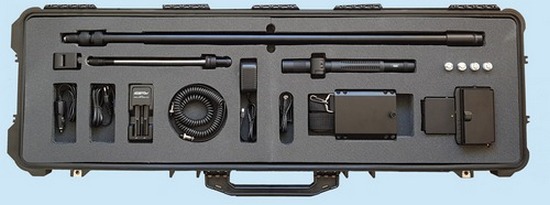

Состав базового комплекта:

Телевизионное досмотровое устройство ТДК-1

  • головка видеокамеры со встроенной подсветкой и электроприводом наклона;
  • телескопическая штанга;
  • ЖКИ- монитор с блоком аккумуляторов (2 штуки);
  • межблочный кабель;
  • зарядное устройство;
  • футляр для камеры и штанги;
  • сумка для блока монитора.



Применение устройства:

Поиск закладок под вальшпотолком
Поиск закладок под фальшпотолком

Диагностика дефектов вагонной тележки
Диагностика дефектов вагонной тележки

Осмотр шасси самолета с помощью гибкой секции
Осмотр шасси самолета с применением гибкой секции
